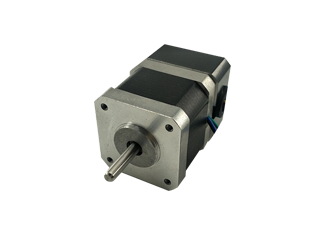

主要用途：泵，醫(yī)療儀器，自動化設備 Applications: Pumps、Medical equipment、Industrial automation 機身長度范圍:54～80mm Length range: 54～80mm
基本性能
精度Accuracy | 步距角Step angle | ±5% |
電阻Resistance | ±10% | |
電感Inductance | ±20% | |
絕緣等級Insulation class | B | |
工作制Duty type | S1 | |
介電強度Dielectrical strength | 500 VAC/1 KHz/1 mA/1 s | |
絕緣電阻Insulation resistance | 100 MΩ/500V DC | |
技術數據
| 型號Model | 步距角Step Angle(Deg) | 電壓Voltage(V) | 電流Current(A) | 電阻Resistance(Ω) | 電感Inductance(mH) | 保持力矩Holding torque(Kg.cm) | 定位力矩Detent torque(Kg.cm) | 機身長Length(mm) | 重量Weight(Kg) | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|---|
| 42SD54L150G3 | 1.8 | 1.5 | 1.5 | 2.7 | 5.4 | 5.5 | 0.22 | 60 | 0.25 |  |
| 42SD34L060E3 | 1.8 | 12.6 | 0.6 | 21 | 30 | 3.2 | 0.2 | 54 | 0.23 | |
| 42SD54L100K3 | 1.8 | 5.5 | 1 | 5.5 | 12 | 3.2 | 0.22 | 60 | 0.25 | |
| 42HD74L080 | 1.8 | 9.2 | 0.8 | 23 | 40 | 4.8 | 0.4 | 48 | 0.45 | |
| 42SD34L150G3 | 1.8 | 3.75 | 1.5 | 2.5 | 4.8 | 4.8 | 0.22 | 44 | 0.29 | |

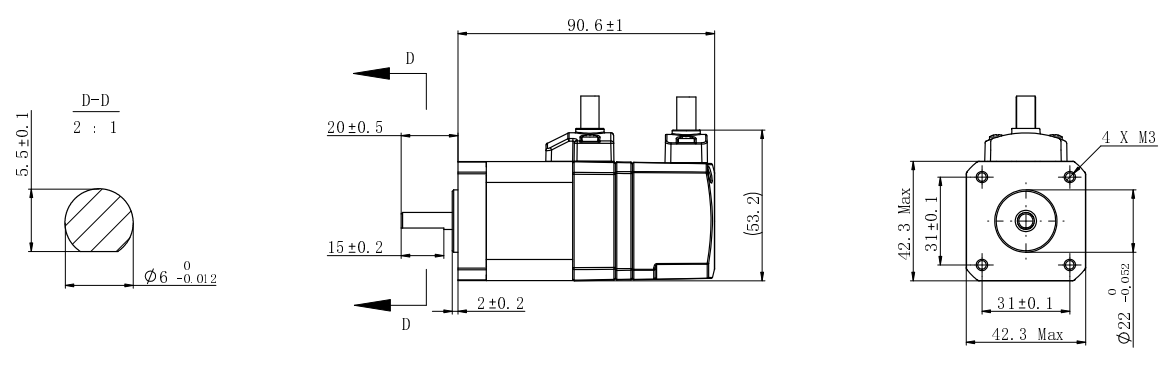

● 機械尺寸Dimensions
