主要用途：泵，醫療儀器，自動化設備 Applications: Pumps、Medical equipment、Industrial automation 額定功率范圍：76～116W Rated Power 76～116W
基本性能
內繞組連接方式 Winding Type | 星形連接(Star connection) |
霍爾分布角度 Hall Effect Angle | 120度電角度(120 degree) |
徑向間隙 Radial Play | 0.025mm(450g) |
軸向間隙 Axial Play | 0.025mm(4000g) |
最大徑向負載 Max Radial force | 115N距離法蘭面20mm(20mm from flange) |
最大軸向負載 Max Axial force | 45N |
絕緣等級 Insulation Class | B |
介電強度 Dielectric Strength | 600VAC/1S |
絕緣電阻 Insulation Resistance | 100MΩ，500VDC |
技術數據
| 型號Model | 機座尺寸Frame Size(mm) | 額定功率Rated Power(W) | 額定電壓Rated Voltage(VDC) | 額定轉矩Rated Torque(Nm) | 額定電流Rated Currect(A) | 額定轉速Rated Speed(rpm) | 機身長Length(mm) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|
| 57BLB094L3 | 57 | 94 | 36 | 0.3 | 4.0 | 3000 | 76 | 3 |  |
| 57BLB141L3 | 57 | 141 | 36 | 0.45 | 5.4 | 3000 | 96 | 3 | |
| 57BLB188L3 | 57 | 188 | 36 | 0.6 | 7.5 | 3000 | 116 | 3 | |

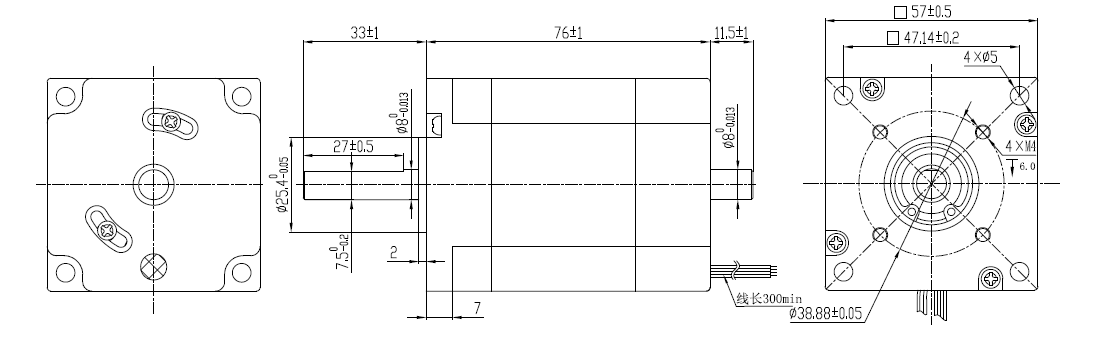

● 機械尺寸Dimensions
