主要用途：泵，醫療儀器，自動化設備 Applications: Pumps、Medical equipment、Industrial automation 額定功率范圍:76～160W Rated Power Range76～160W
基本性能
內繞組連接方式 Winding Type | 星形連接(Star connection) |
霍爾分布角度 Hall Effect Angle | 120度電角度(120 degree) |
徑向間隙 Radial Play | 0.02mm(450g) |
軸向間隙 Axial Play | 0.08mm(4000g) |
最大徑向負載 Max Radial force | 220N距離法蘭面20mm(20mm from flange) |
最大軸向負載 Max Axial force | 45N |
絕緣等級 Insulation Class | B |
介電強度 Dielectric Strength | 600VAC/1S |
絕緣電阻 Insulation Resistance | 100MΩ，500VDC |
技術數據
| 型號Model | 機座尺寸Frame Size(mm) | 額定功率Rated Power(W) | 額定電壓Rated Voltage(VDC) | 額定轉矩Rated Torque(Nm) | 額定電流Rated Currect(A) | 額定轉速Rated Speed(rpm) | 機身長Length(mm) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|
| 86BL565L31-38N | 86 | 565 | 310 | 1.8 | 3.5 | 3000 | 178 | 3 |  |

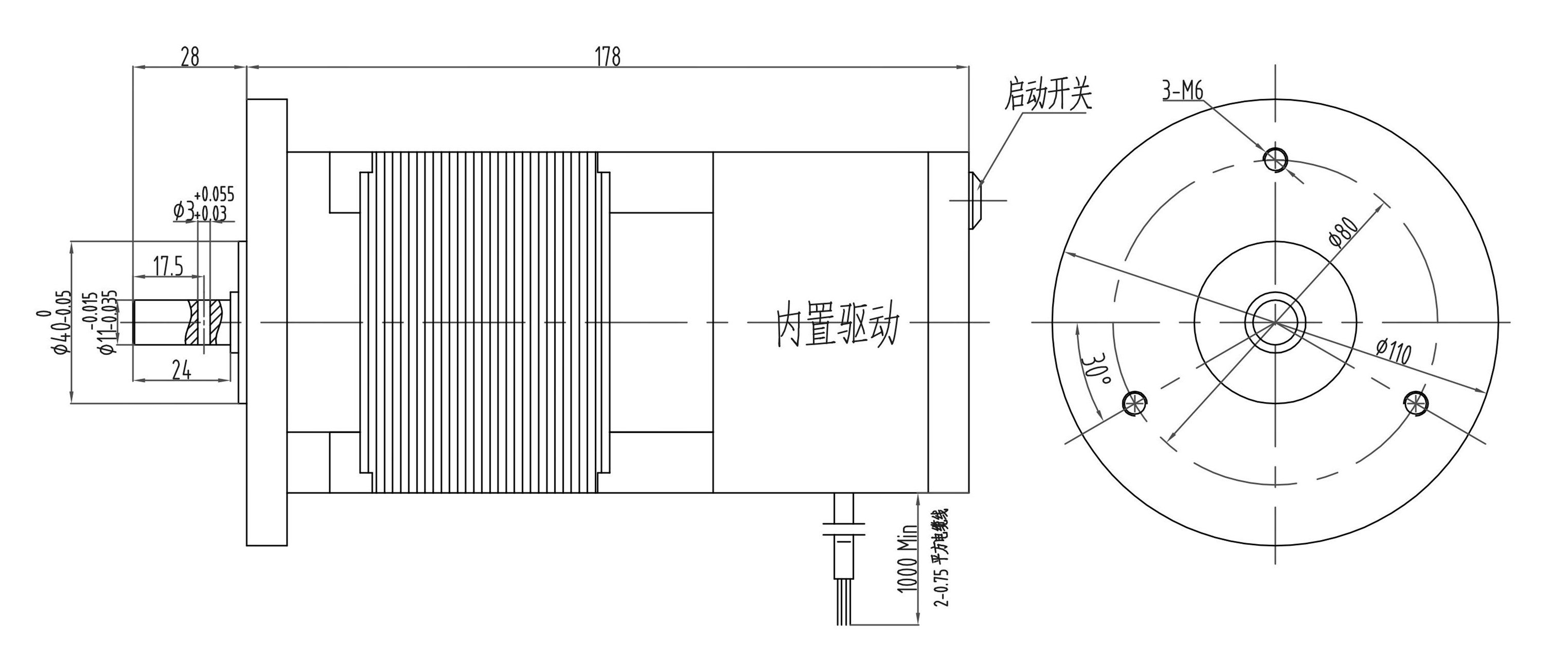

● 機械尺寸Dimensions
