無刷直流電機的基本結構和工作原理
由于市場對于節能、電機安靜運行的要求越來越高，直流無刷（BLDC）電機被廣泛應用于各種場合。首先介紹了無刷直流電機的結構，其次介紹了直線步進電機的基本原理及工作原理，還有它的優勢及應用。
無刷直流電機簡介：
無刷直流電機（BLDC）是永磁式同步電機的一種，而并不是真正的直流電機，英文簡稱BLDC。區別于有刷直流電機，無刷直流電機不使用機械的電刷裝置，采用方波自控式永磁同步電機，以霍爾傳感器取代碳刷換向器，以釹鐵硼作為轉子的永磁材料，性能上相較一般的傳統直流電機有很大優勢。

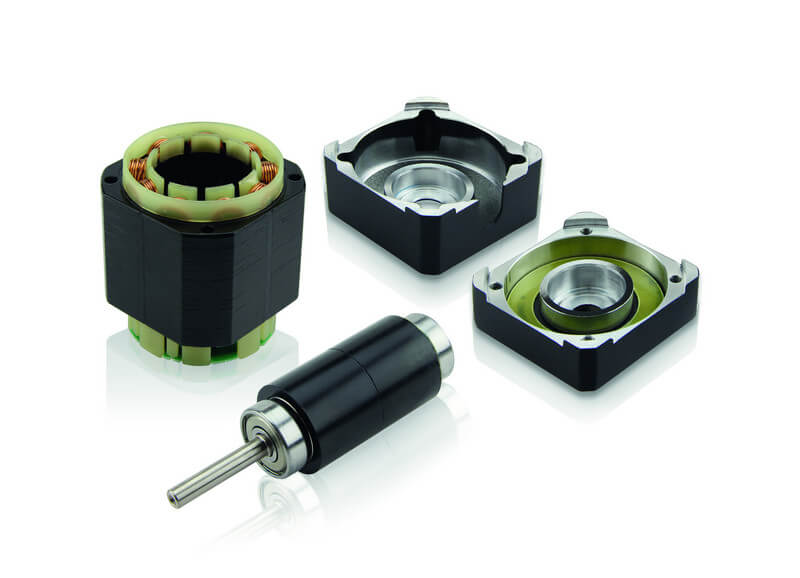

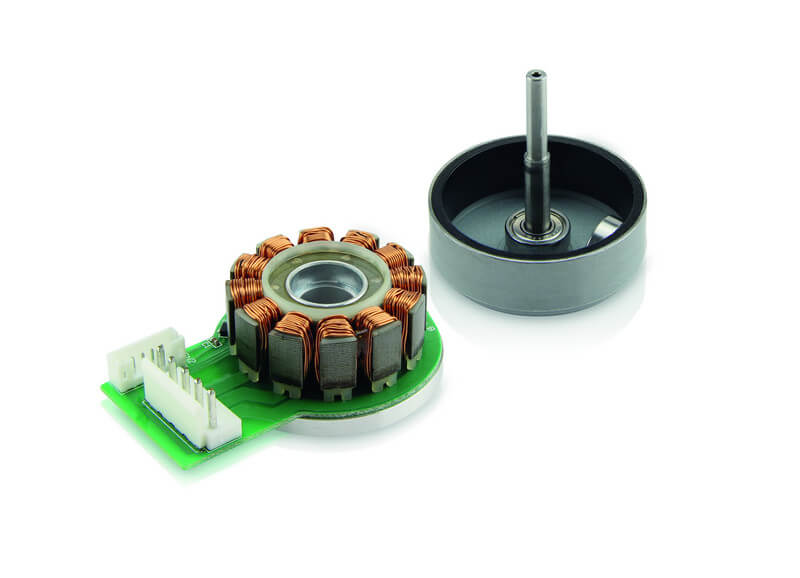

無刷直流電機結構圖：
無刷直流電機是當今最理想的調速電機。
無刷直流電機基本原理：
無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等。由于無刷直流電動機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。
無刷直流電機的優勢：
①無刷直流電機的優勢是無刷直流電機在換向的過程中沒有火花產生，而普通的有刷電機在換向的過程中有少量的火花產生；
②直流無刷電機壽命一般在幾萬小時之間，而普通的有刷電機一般壽命在1000-2000小時之間;
③不會在負載突變時產生振蕩和失步。
無刷直流電機的應用領域：
繞線機，跑步機。醫用離心機，噴氣式干手機,紡織機械的上的一些機子都有用無刷。無刷直流電機的應用十分廣泛，如汽車、工具、工業工控、自動化以及航空航天等等?？偟膩碚f，無刷直流電機可以分為以下三種主要用途： ①持續負載應用;②可變負載應用;③定位應用。
